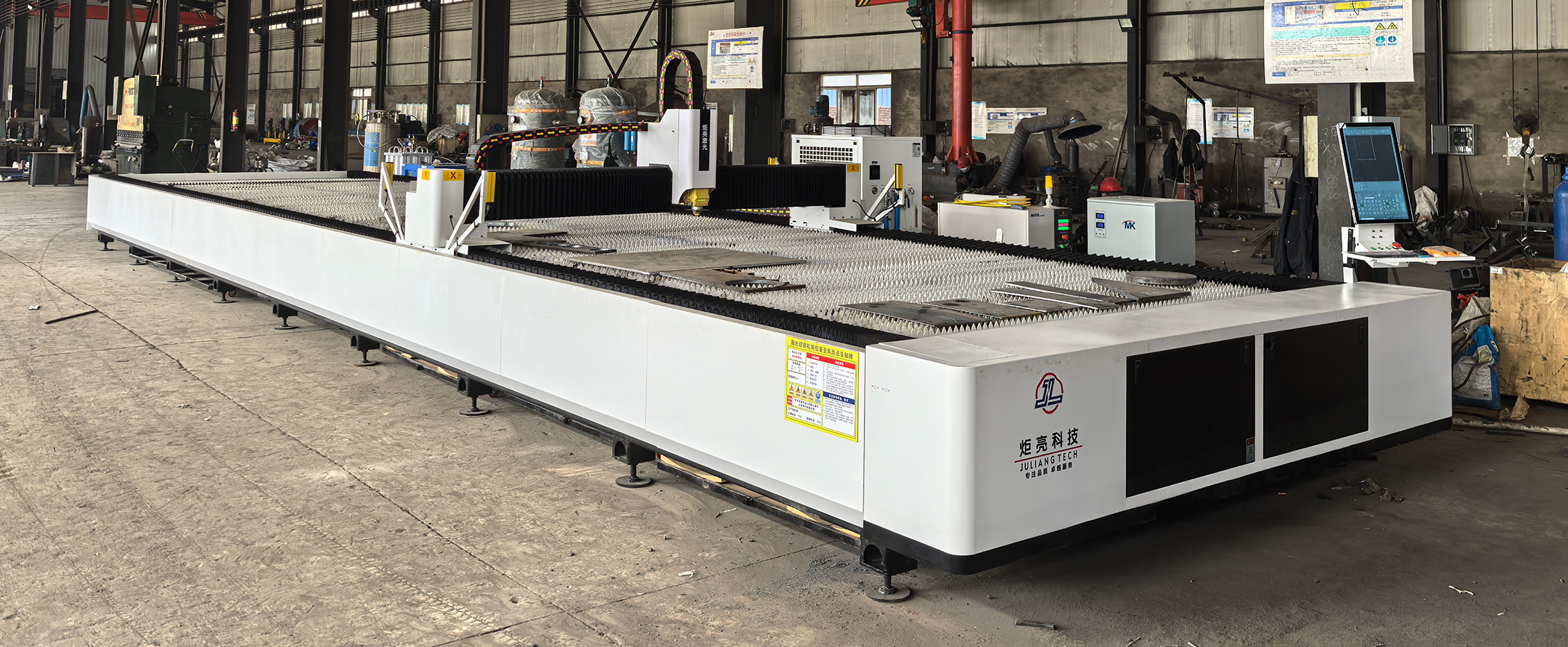

BD系列-单平台激光切割机
产品优势
品牌部件，品质保证
新一代榫卯焊接床身
新一代航空级铝合金横梁
智能操作系统
  • 客户案例

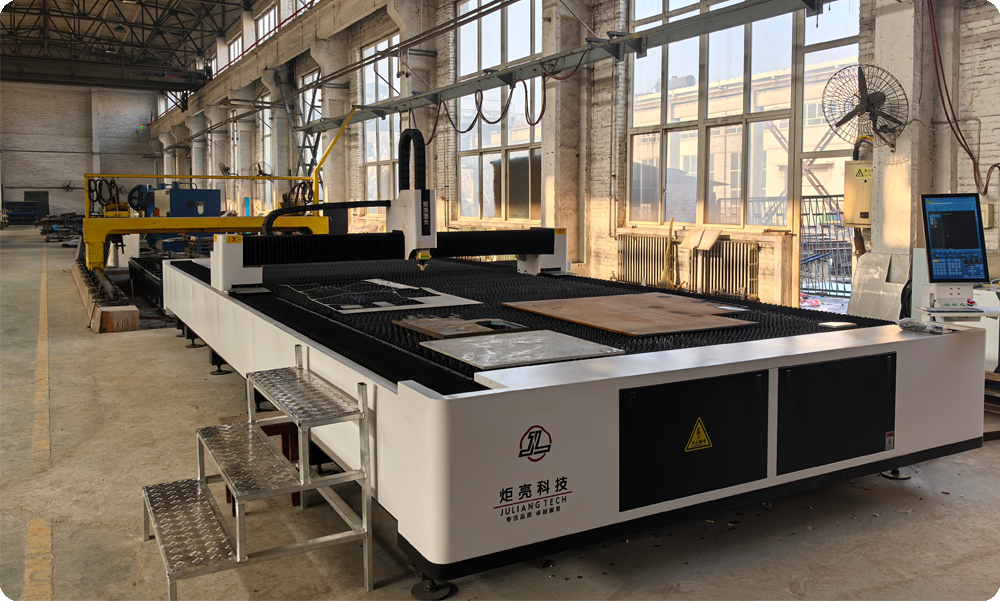

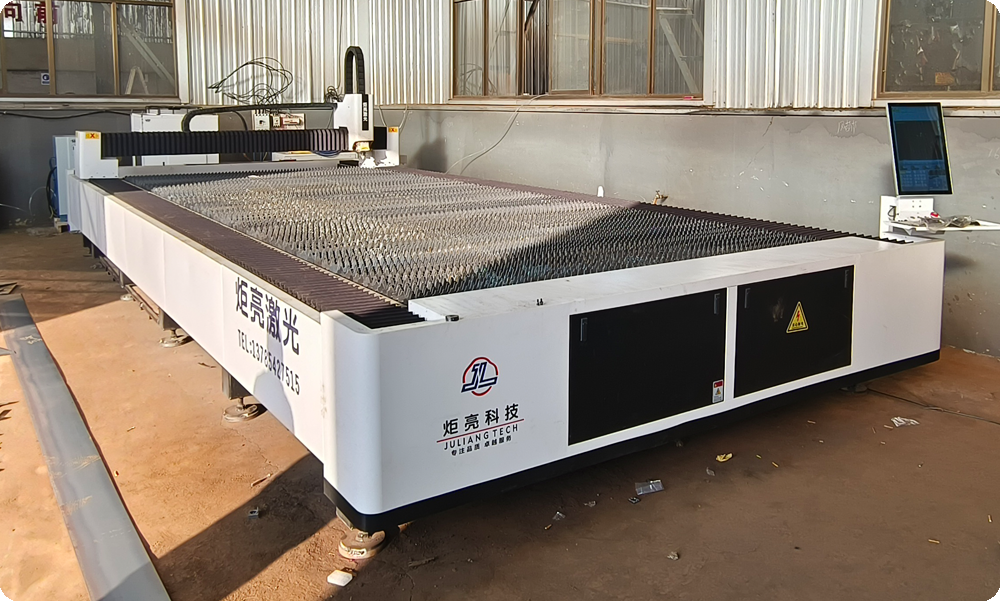

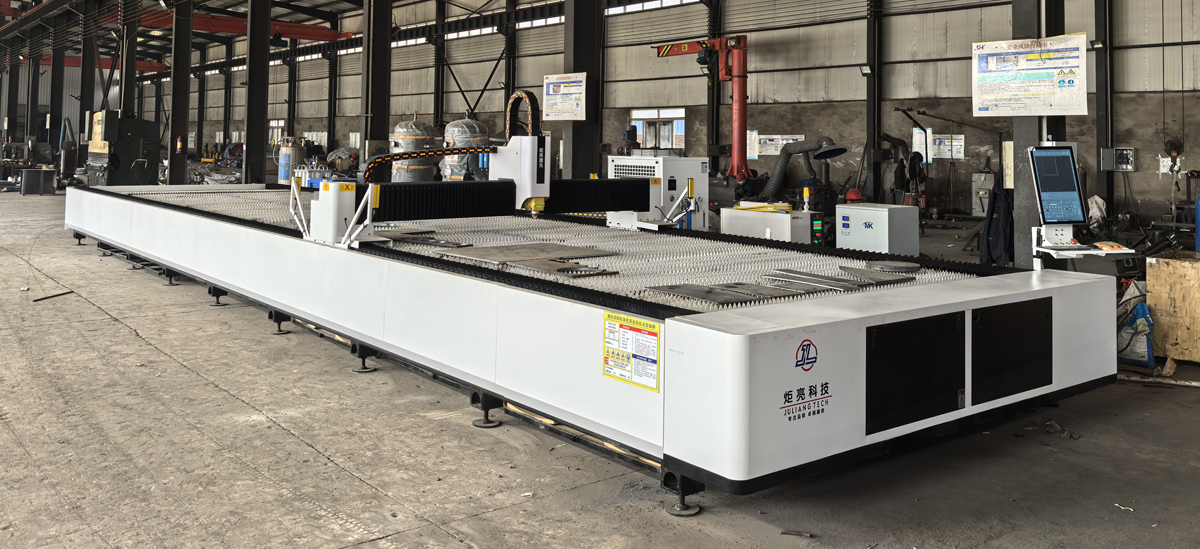

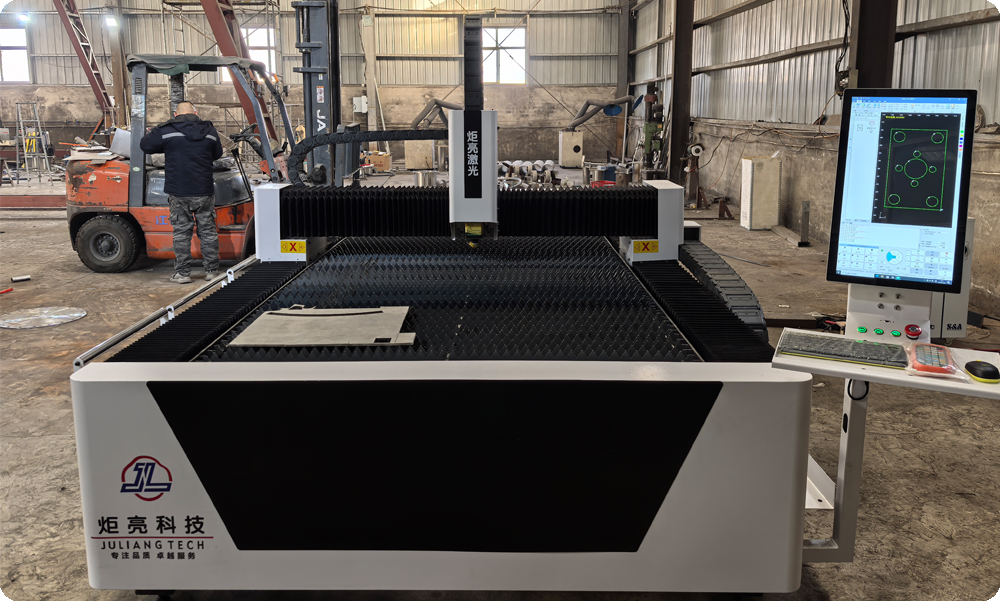

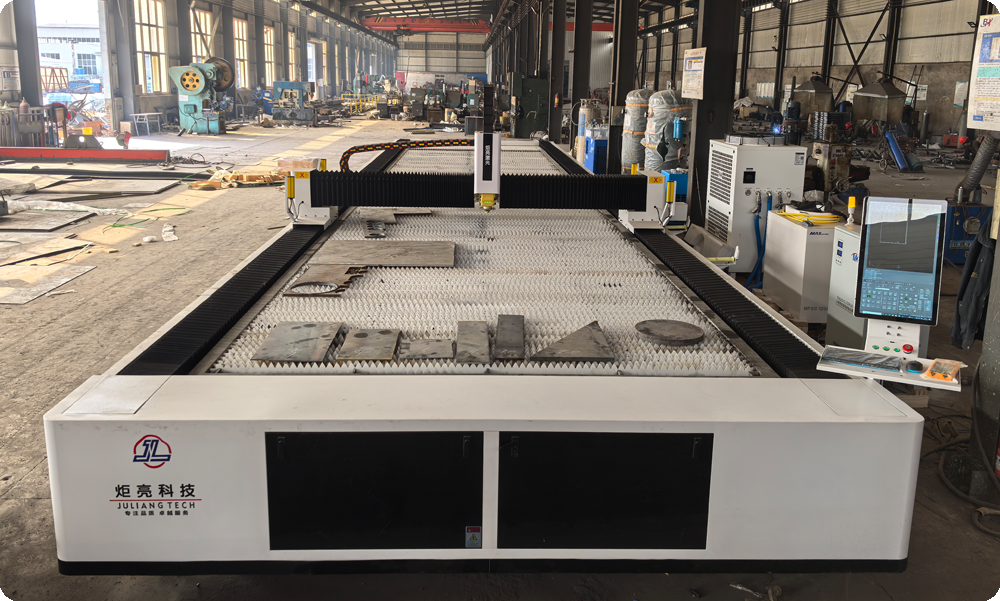

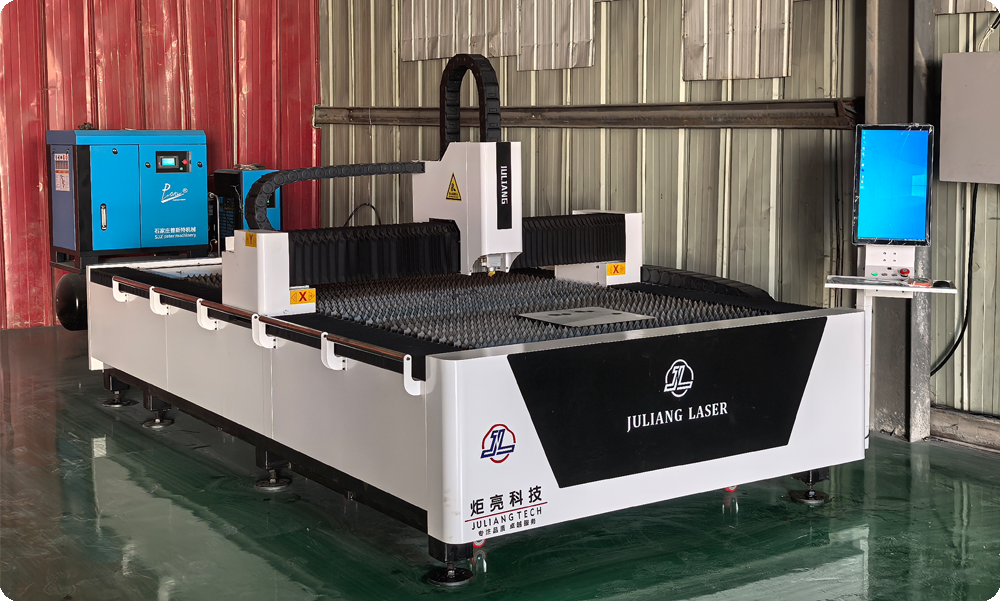

    客户案例
  • 品牌部件，品质保证
    品牌部件，品质保证
  • 航空级铝合金横梁
    航空级铝合金横梁
  • 榫卯结构焊接床身
    榫卯结构焊接床身
  • 无痕微连
    无痕微连
  • 小孔切割效果
    小孔切割效果
  • 铝板切割效果
    铝板切割效果
  • 不锈钢板切割效果
    不锈钢板切割效果
  • 碳钢板切割效果
    碳钢板切割效果

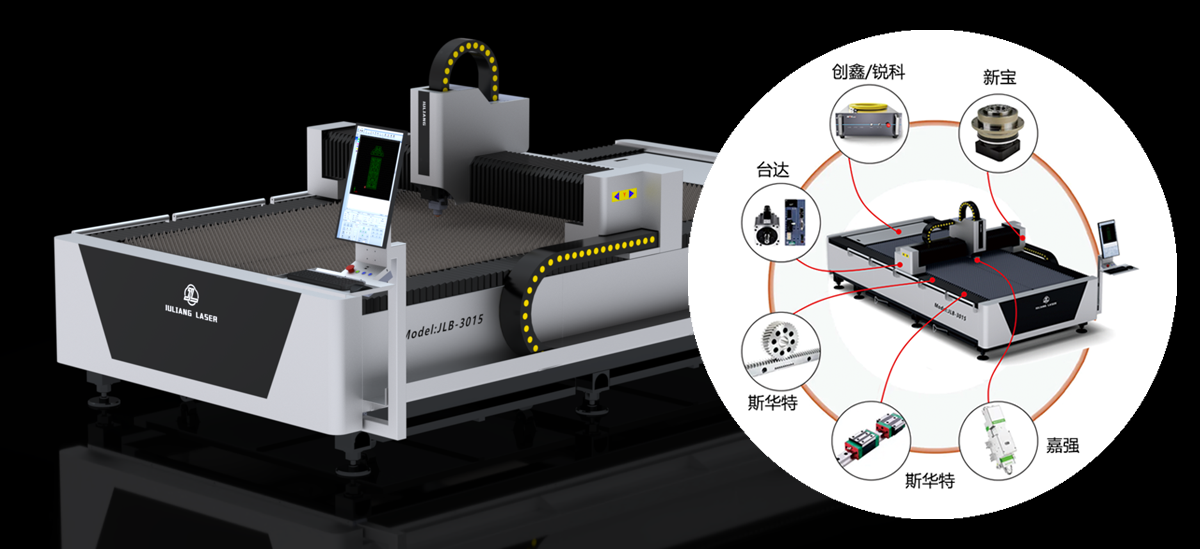

品牌部件 品质保证
BD系列采用知名品牌部件。设备运行丝滑流畅，让您获得高性能、高效率、高稳定性的加工体验。
<创鑫激光器> <锐科激光器> <嘉强操作系统> <欧斯普瑞切割头> <特域冷水机>
激光发生器
品牌：深圳创鑫/武汉锐科
激光切割头
品牌：嘉强/欧斯普瑞
冷水机
品牌：特域/汉立
操作系统
品牌：上海嘉强

新一代

榫卯结构焊接床身


●

承载力强

● 结构强度提升

●

设备高速运行更平稳

新一代

航空级铝合金横梁


●

重量轻

● 具有很高的稳定性

● 可以实现图形的高速切割

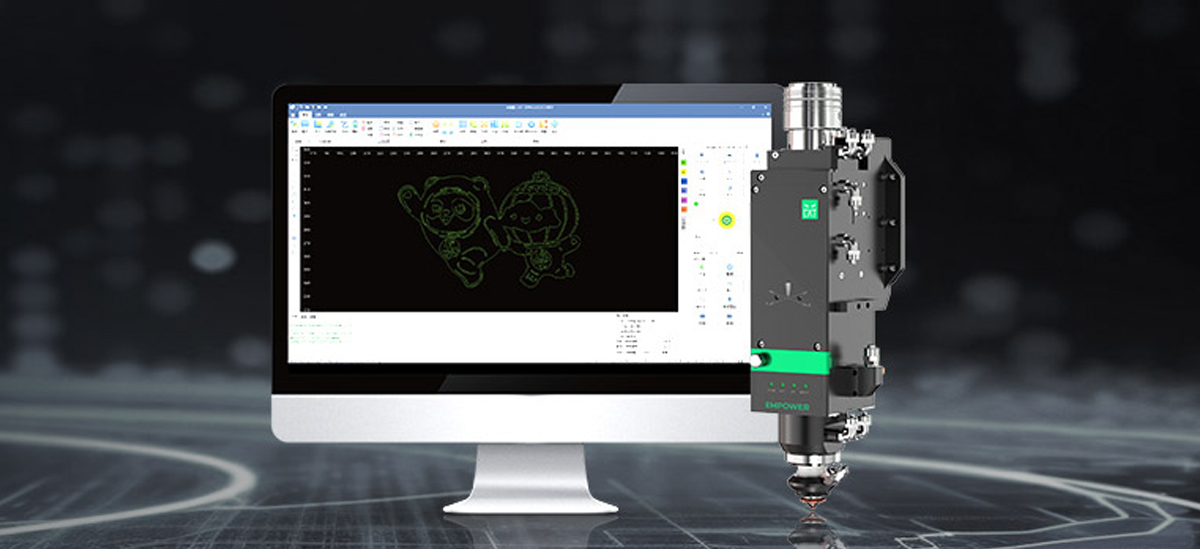

智能操作系统

  • 空移避障
  • 震动抑制
  • 边缘随动防碰板
  • 无痕微连接
  • 共边过切

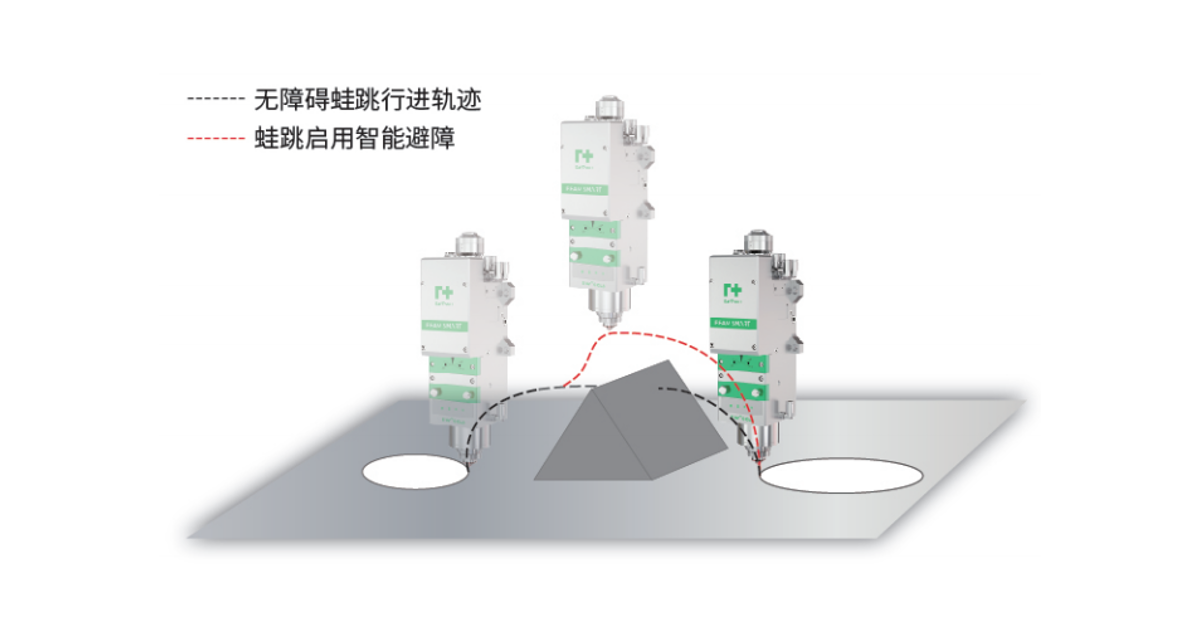

空移避障

应用场景：当一个轮廓切割完切割头空移中因为材料的翘起，容易碰头，空移中检测到有电容变化，切割会自动快速上抬。


震动抑制

厚板加工时，因切割高度低（常见0.2 0.3mm），材料表面氧化皮、浮渣等,容易易引起随动的抖动，导致切割效果变差，不稳定。


边缘随动防碰板

应用场景：净料切割，切割头在材料边缘随动，因为切割头感应面变小，随动速度比较高时容易碰板。


无痕微连接

应用场景：

1、中厚板微连接减少穿孔，相当于是半透的切割微连接，减少了穿孔，提高了切割效率，和产品断面效果。

2、薄板微连接，减少了快速穿孔表面形成的雪花。


共边过切

共边切割时，比如第一个零件切掉后，假如零件敲边，切割第二个紧挨着的零件，头子容易下不去或者容易撞头子，通过过切一段距离，切割第二个零件时，起刀点和收刀点与第一个零件边缘留有一个安全距离，防止切割头下不去或者撞头，让切割更安全、更稳定。

客户案例
优质产品与高效服务体验，赢得客户口碑和信赖
  • 主要配置
  • 技术参数
  • 相关资料
BD系列主要配置
序号主要部件规格型号品牌
01激光发生器1500W/2000W/3000W创鑫/锐科
02控制系统L5210H方菱
03套料软件FLCAME方菱
04激光切割头LCN03A/LCS03C欧斯普瑞
05冷水机标配特域/汉立
06电机/驱动Z轴：伺服/X、Y轴：步进雷赛/斯达特
07横梁/导轨定制炬亮
08比例阀标配SMC
09电器元件标配正泰/德力西
10稳压器（选配）30KW茂坤
11螺杆空压机（选配）15KW   16Kg盈雷
BD系列技术参数
序号 技术项目 参数 备注
01导轨长度3500mm
02导轨中心距2000mm
03有效切割范围1500mmX3000mm
04Z轴行程90mm
05最大速度7000mm/分钟
06重复定位精度±0.1mm
07位置精度±0.3mm
08激光发生器功率1500W/2000W/3000W
09包装尺寸(长X宽X高)mm3600X600X700
10整机重量350Kg
11


BD系列相关资料
轻型激光切割机安装视频.mp4
200.4MB
轻型激光切割调试视频.mp4
275.8MB
轻型激光切割机使用说明书.pdf
4.9MB
轻型激光切割机电气原理图.pdf
509.3KB
轻型激光切割机技术方案.pdf
7.5MB
方菱激光系统L5210H使用说明书.pdf
9.2MB
上海方菱套料FLCAM使用说明书.pdf
2.3MB
激光切割参数表PDF.pdf
118.7KB

看看哪款产品适合您？


BD系列-单平台激光切割机有多种型号幅面可以选择

  • BD-3015
  • BD-4015
  • BD-6015
  • BD-4020
  • BD-6020
  • BD-6025
  • BD-8025
  • BD-12025

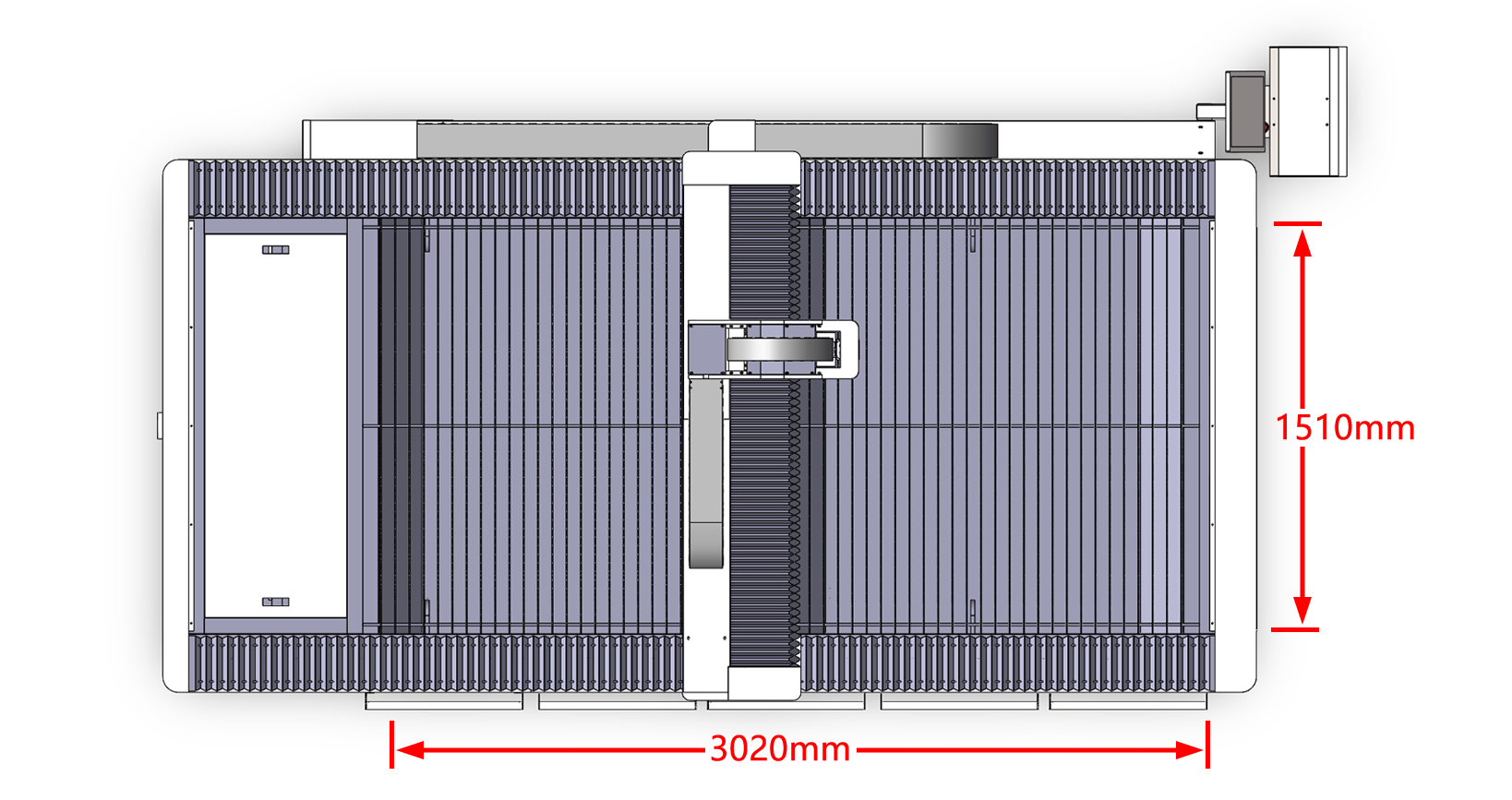

切割幅面（长X宽）

● 3020mmX1510mm


激光器品牌

创鑫/锐科


激光器功率

● 1500W

● 2000W

● 3000W

● 6000W


切割幅面（长X宽）

● 4020mmX1510mm


激光器品牌

创鑫/锐科


激光器功率

● 1500W

● 2000W

● 3000W

● 6000W


切割幅面（长X宽）

● 6020mmX1510mm


激光器品牌

创鑫/锐科


激光器功率

● 1500W

● 2000W

● 3000W

● 6000W


切割幅面（长X宽）

● 4020mmX2010mm


激光器品牌

创鑫/锐科


激光器功率

● 1500W

● 2000W

● 3000W

● 6000W

● 12000W


切割幅面（长X宽）

● 6020mmX2010mm


激光器品牌

创鑫/锐科


激光器功率

● 1500W

● 2000W

● 3000W

● 6000W

● 12000W


切割幅面（长X宽）

● 6020mmX2510mm


激光器品牌

创鑫/锐科


激光器功率

● 1500W

● 2000W

● 3000W

● 6000W

● 12000W

● 20000W


切割幅面（长X宽）

● 8020mmX2510mm


激光器品牌

创鑫/锐科


激光器功率

● 3000W

● 6000W

● 12000W

● 20000W


切割幅面（长X宽）

● 12020mmX2510mm


激光器品牌

创鑫/锐科


激光器功率

● 6000W

● 12000W

● 20000W

● 30000W

● 40000W
