便携式光纤激光切割机-BP15

—— 产品简介 ——

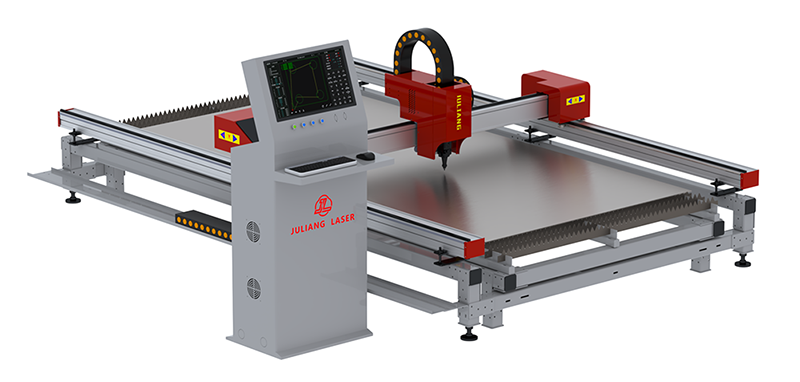

● BPDL-15 便携式激光切割机(独立控制柜款)

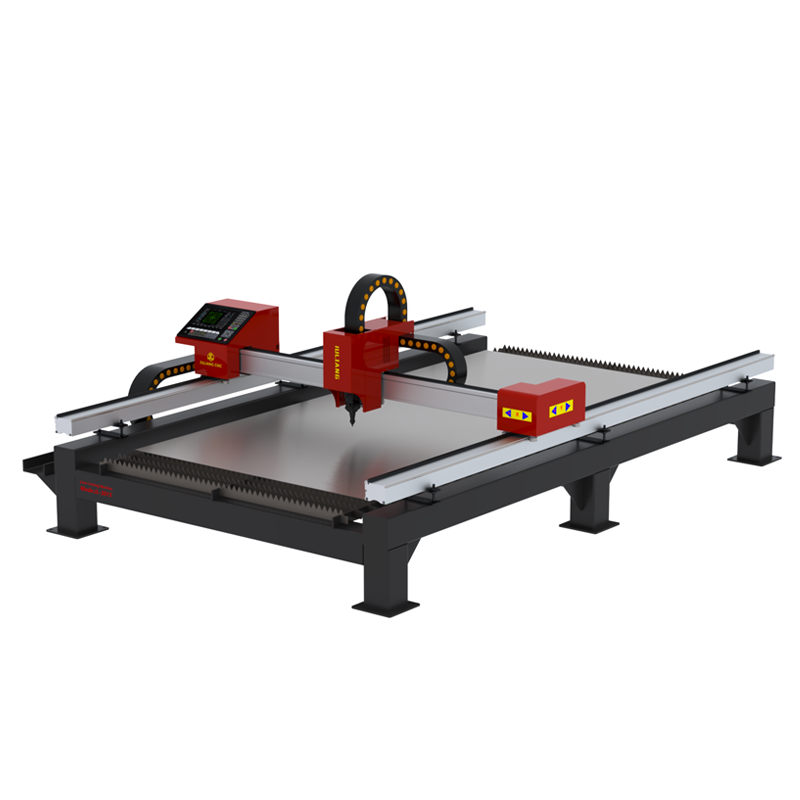

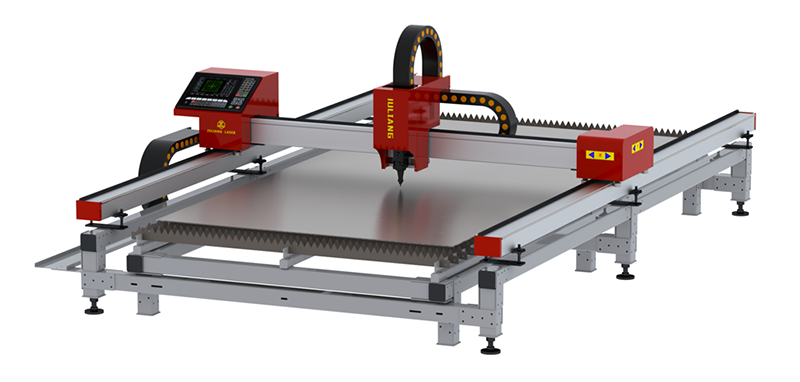

● BPCG-15 便携式激光切割机

便携式激光切割机集成了平台式激光切割机和便携式数控切割机的优势：体积小、重量轻、价格便宜，切割效果好。适用于中小工厂的钢板下料作业，是取代等离子切割最合适的产品。海运成本极低，受到广大海外客户的欢迎。

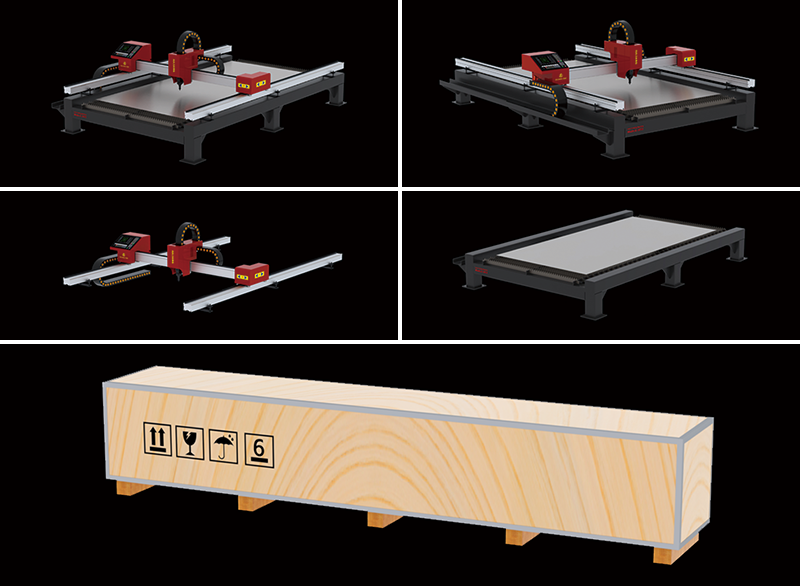

便携式激光切割机采用分离结构设计，横梁和导轨为一部分，床身和料台为一部分。横梁和导轨部分是关键部分，由工厂提供可以保证切割精度以及效果。这部分打包后体积小、重量轻，可以降低运输成本。

便携激光切割机选用创鑫/锐科激光器、方菱操作系统、欧斯普瑞切割头、特域冷水机等知名优质部件，运行稳定，故障率低。

● 客户使用案例

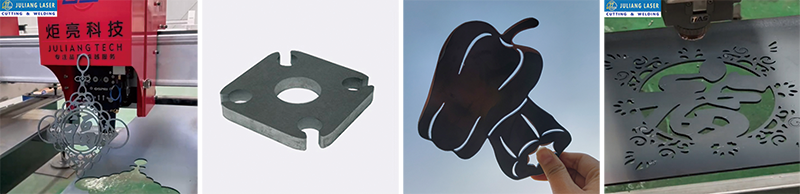

● 切割样件展示

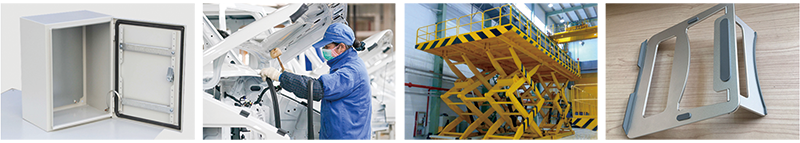

● 产品适用行业

—— 主要配置和参数 ——

● 主要配置表

● 技术参数表

—— 特点和优势——

● 速度快、精度高、切面好。

● 价格低，可取代等离子切割，以等离子的价格获得激光切割的效果。

● 床身和料台可以自己制作，大大降低采购成本。

● 主机包装尺寸(mm)3600*600*700，体积：1.52M3，重量：310Kg。

● 体积小、重量轻，海运费低。

—— 主要部件 ——

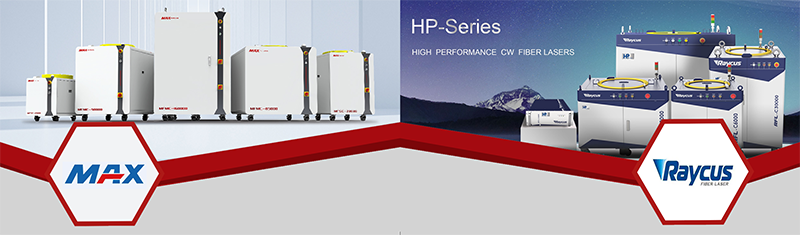

● 激光发生器：创鑫/锐科

激光发生器作为激光切割机的核心动力源，其光束质量与功率稳定性直接决定设备的切割精度、速度及长期可靠性。目前我厂生产的激光切割机优选行业头部品牌——创鑫激光（MAX）与锐科激光（Raycus）作为核心光源解决方案，提供2年超长质保、完善的售后服务和技术支持。

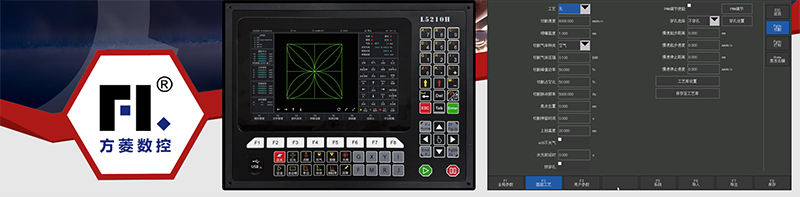

● 控制系统：方菱   L5210H

● 高精度触摸屏，支持外接键盘和鼠标；

● 激光三级穿孔工艺；

● 自动寻边功能、支持内置调高；

● 支持USB接口遥控器（iR1531）；

● 支持与激光器通信，控制激光器；

● 支持工艺库工艺存储；

● 加工计件、运行时间等信息统计；

● 支持分级用户权限管理；

● 支持两点寻边、三点寻边；

● 可自定义输入输出口编号和类型；

● U盘升级，提供终生升级服务；

● 支持系统备份、系统还原功能；

● 具有断电、断点记忆保护功能；

● 套料软件：方菱   FLCAM

FLCAM套料软件搭配L5210H， 识别各种加工工艺，套料效果更佳，工艺更全，提升用户的加工效率，实现办公室排版，现场快速加工。

● 复杂图形的导入

1.可导入复杂大图形进行处理，对于图形进行图纸优化等操作。

2.在导入零件的过程会自动进行图形优化，包括：去除重复线、合并相连线、 去除极小图形、线条自动平滑、自动区分内外膜、自动排序、是否导入文字、导 入文字类型和图层等。

● 自动套料

针对不同的需求提供多种自动排样算法，包括任意形状自动排样、孔嵌套排样、全自动共边排样、同种零件阵列式自动排样等，此外还可以按照材质厚度进行匹配排样、多张钢板批量排样、多割炬自动排样、余料板排样等多种排样方式。

● 智能排版

1.排版组合效果更好，更加整齐，有序排版结果可以放置更多零件，用户若是再次导入零件可以更快捷的进行调整。

2.可以进行嵌套排样，将可被嵌套的图形进行优先嵌套排样，可以对零件属性进行设置，可以对每个零件进行单独设置是否嵌套合理的分配嵌套的位置，有效的利用零件产生的间隙，减少了废料的产生。

● 零件排序

1.进入到零件间排序状态下，可以选择相应的零件通过鼠标依次点击即可修改零件之间的加工顺序。

2.可以对零件内部轮廓进行排序操作，显眼的序号标识可以更加直观查看排序效果。

● 共边切割

用户可以在共边后对共边顺序进行修改，目前支持三种共边顺序，三种排序方式可以进行切换，用户根据零件排列选择最佳的共边方式。

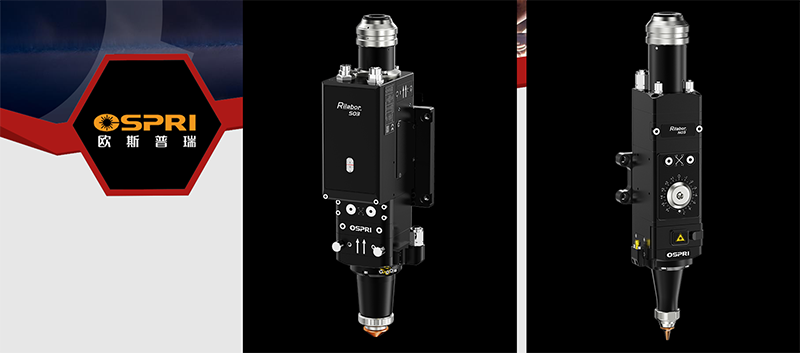

● 激光切割头：欧斯普瑞   LCN03A（手动调焦）/LCS03C（自动调焦）

产品特点：

● 适配各类主流激光器接口

● 体积小、重量轻

● 传动前置、 防撞螺钉

● 一体设计，减少接缝减少污染风险

● 主体水冷

● 全身抽屉式，易维护

技术参数

● 适用波长：1080nm

● 聚焦焦距：125mm/150mm/200mm

● 准直焦距：100mm

● 焦点调节范围：-18mm~+15mm

● 焦点调节速度：100mm/s

● 对中调节范围：±1.5mm

● 辅助气压：≤2.5Mpa

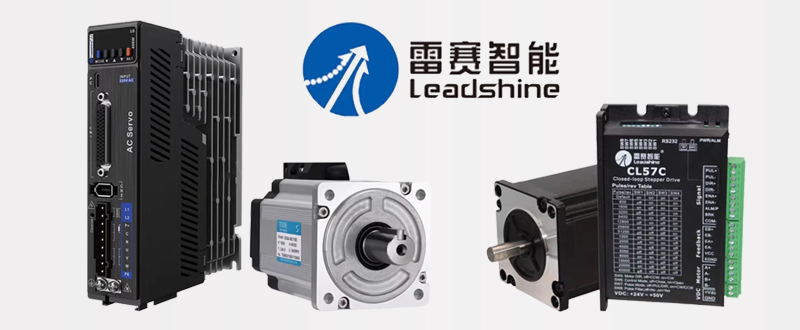

● 电机和驱动   雷赛智能   伺服/步进

电机和驱动选用知名品牌（雷赛/斯达特）伺服或步进电机，运行平稳、位置精度高。

● Y轴（纵向）：双驱动，默认为步进电机，可选配伺服电机

● X轴（横向）：单驱动，默认为步进电机，可选配伺服电机

● Z轴（切割头升降）：带抱闸的伺服电机

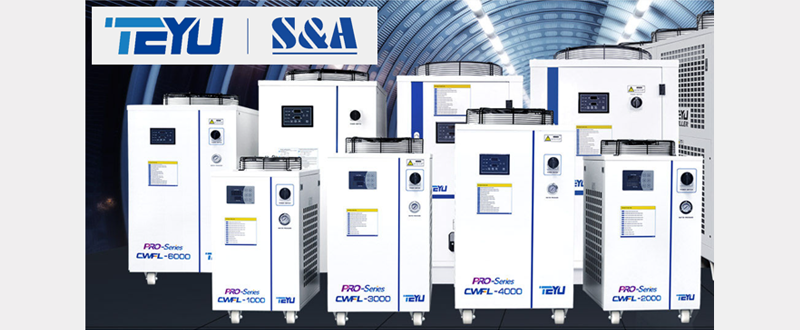

● 冷水机   特域

特域循环水冷机适用于各种工业应用。尤其针对激光应用，特域开发了全系列激光水冷机，涵盖从独立式到机架式、从低功率到高功率系列，并采用了从±1℃到±0.08℃的稳定技术。

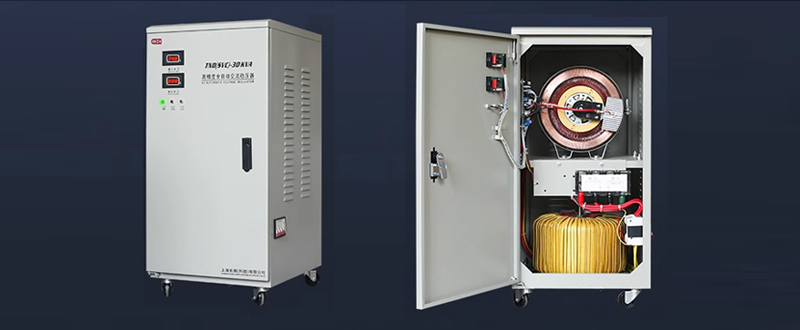

● 稳压器（选配）

光纤激光发生器对输入电源电压要求比较高，如果电压不稳，选购适合的稳压器，可明显提高切割效果。

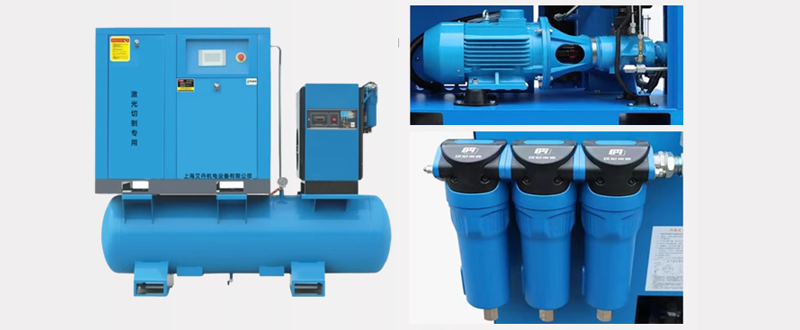

● 螺杆空压机（选配）

在切割不锈钢和比较薄的碳钢时可采用空气切割，这时需要选购激光切割专用螺杆空压机。这款螺杆空压机冷干和过滤为一体，能够为激光切割提供16MP压力的干燥、干净的压缩空气。

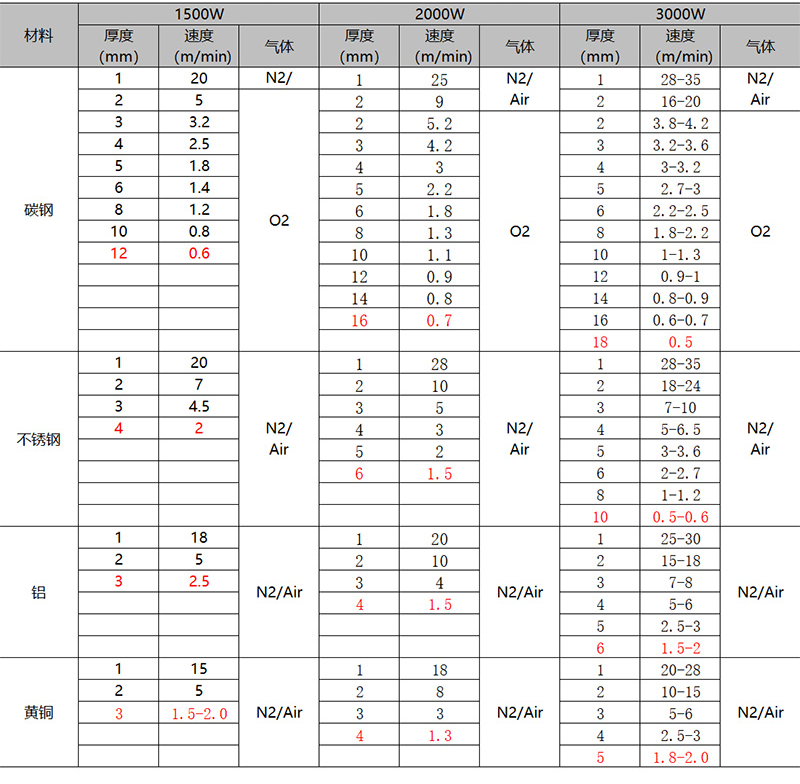

—— 激光切割参数表 ——
