BG系列-地轨式激光切割机
产品优势
独立切割台面
超大切割幅面
品牌部件，品质保证
高刚性结构床身
航空级铝合金横梁
<观看视频>
  • 客户案例
  • 独立切割台面
  • 超大切割幅面
  • 穿孔除渣
  • 小孔切割效果
    小孔切割效果
  • 铝板切割效果
    铝板切割效果

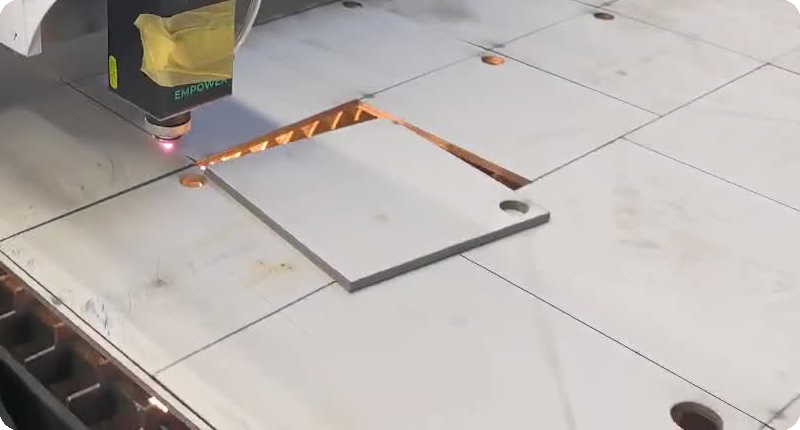

  • 不锈钢板切割效果
    不锈钢板切割效果

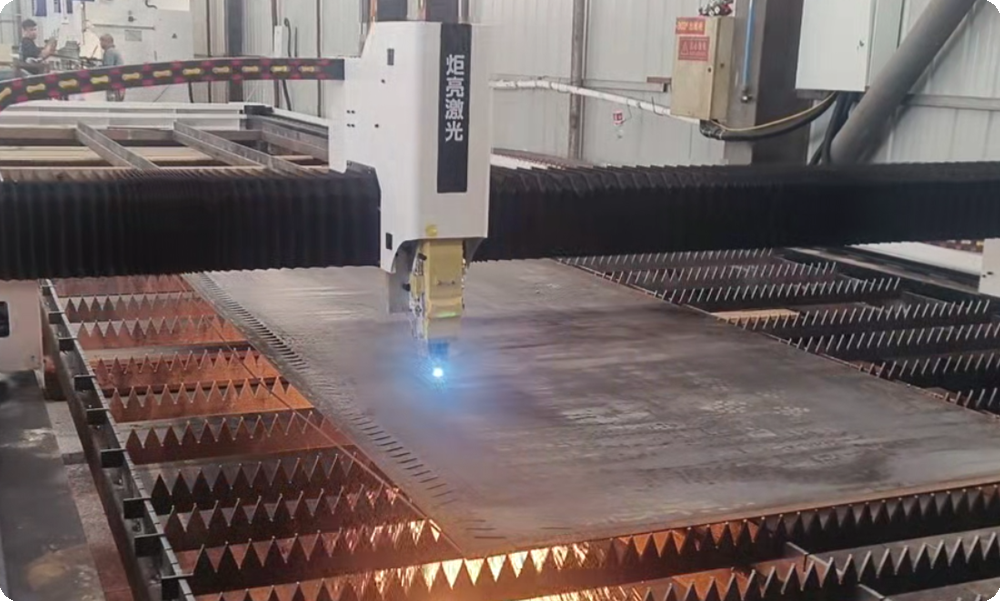

  • 碳钢板切割效果
    碳钢板切割效果

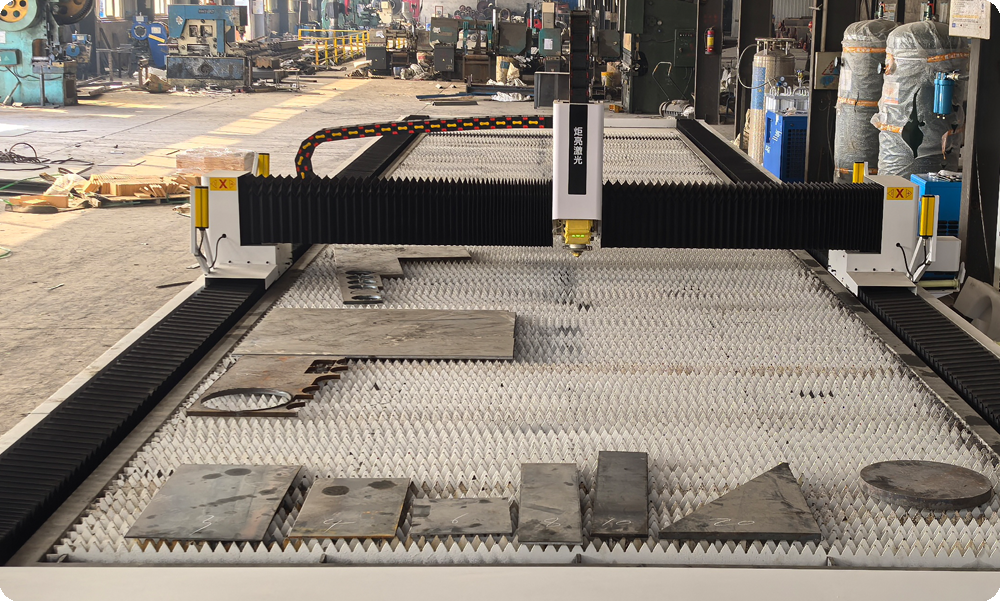

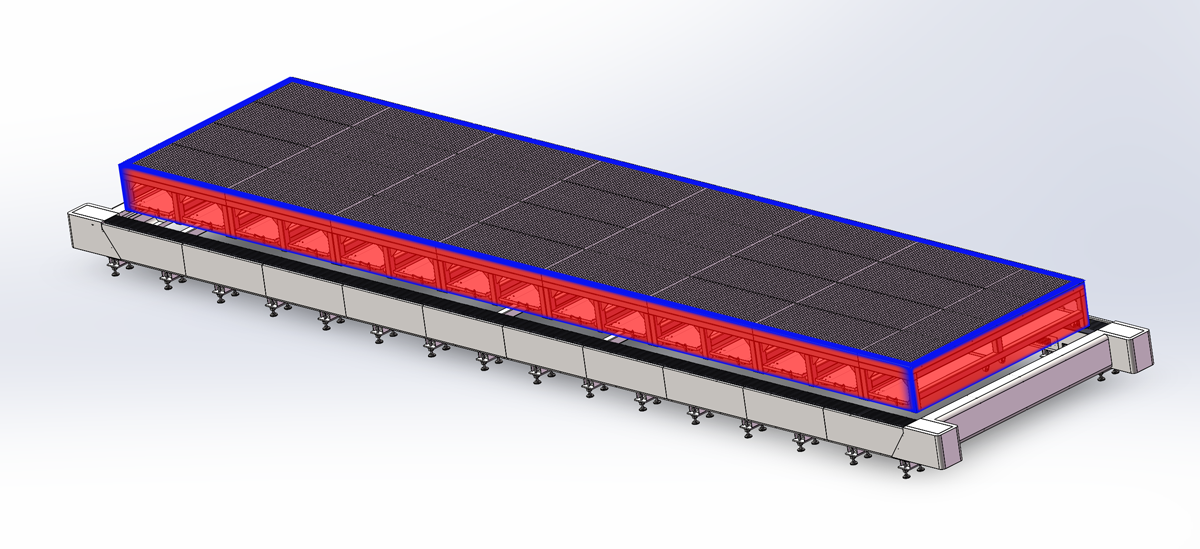

独立切割台面
切割区域与传动区域分离
隔绝热传导，防止床身热变形

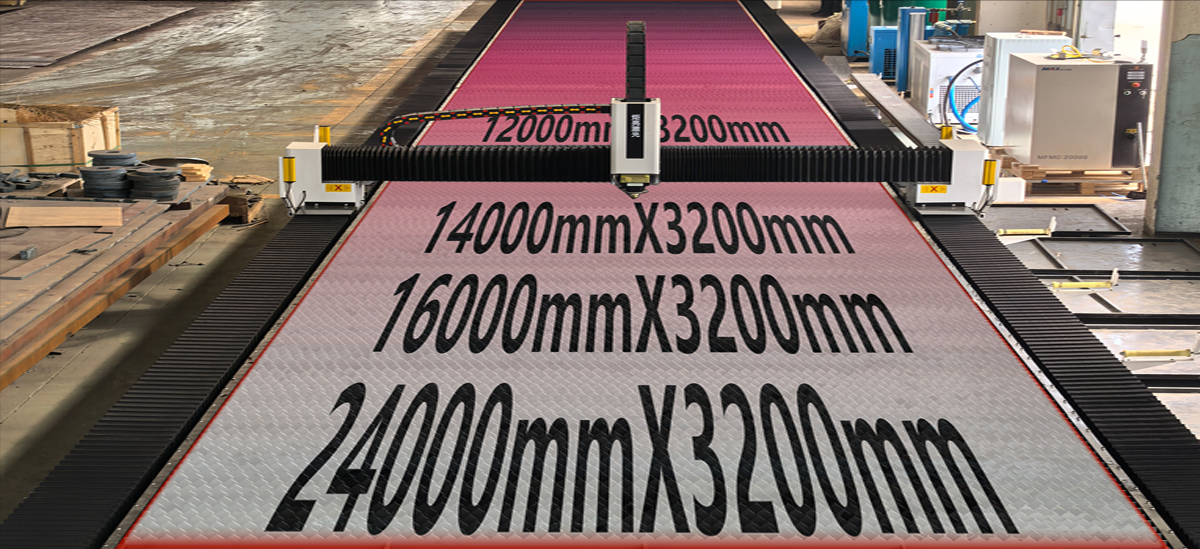

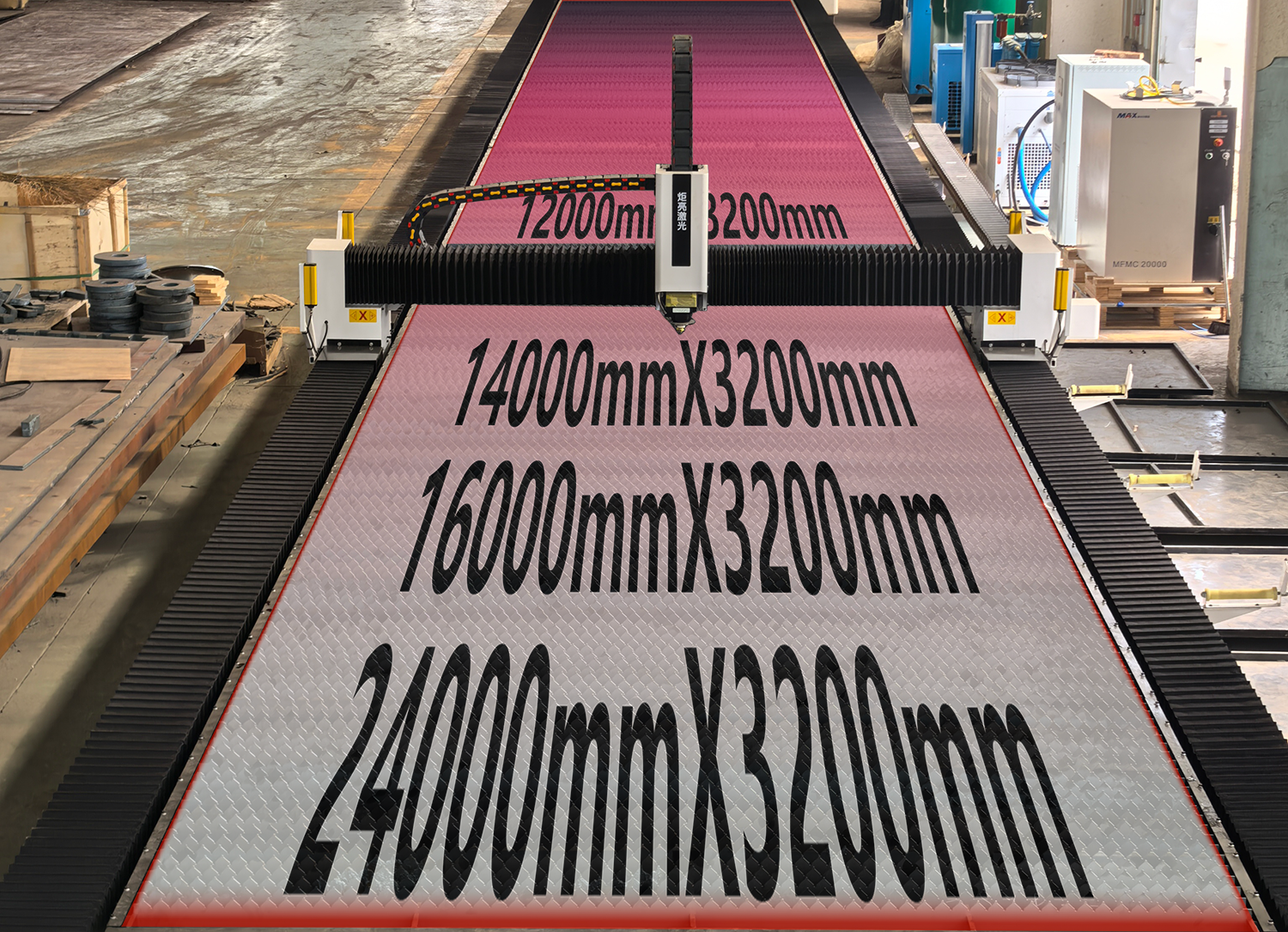

超大切割幅面
模块化设计，切割长度可以定制
切割范围可达：24000mmX3200mm
品牌部件 品质保证
BG系列采用知名品牌部件。设备运行丝滑流畅，让您获得高性能、高效率、高稳定性的加工体验。
<创鑫激光器> <锐科激光器> <柏楚操作系统> <欧斯普瑞切割头> <特域冷水机>

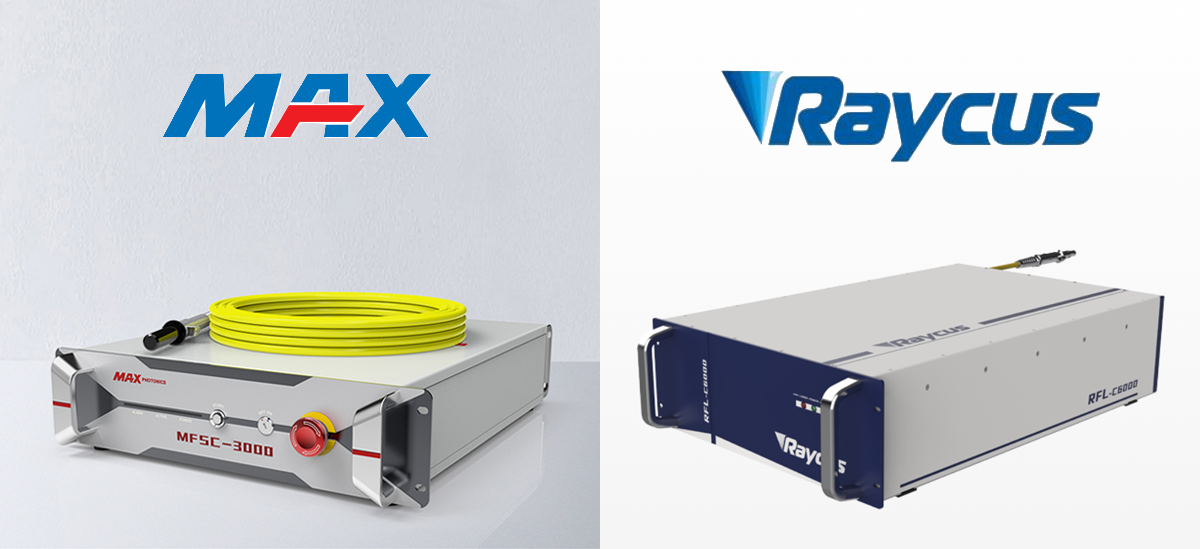

激光发生器
品牌：深圳创鑫/武汉锐科

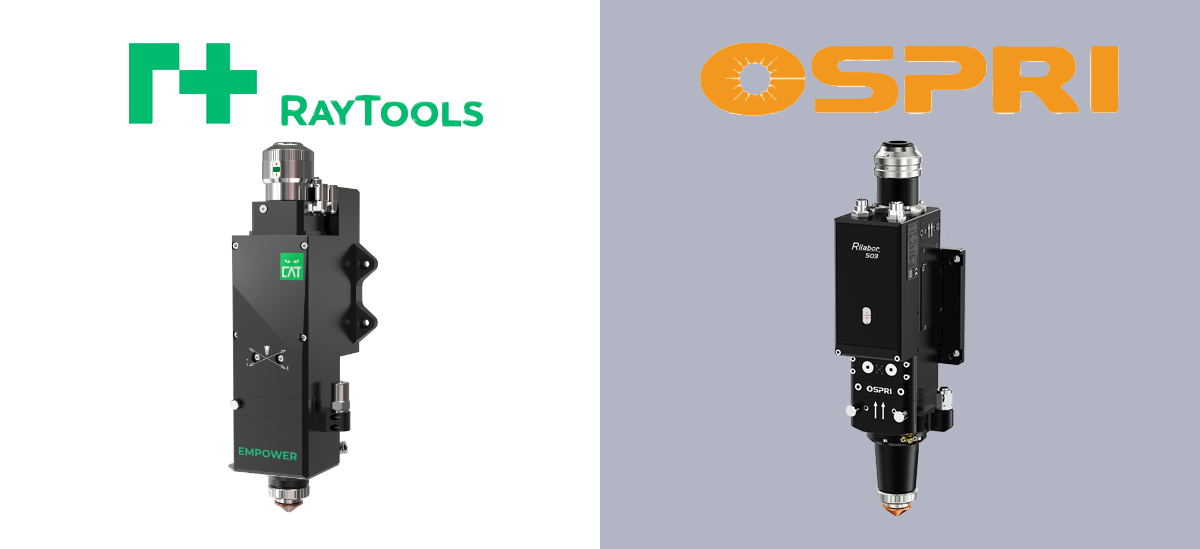

激光切割头
品牌：嘉强/欧斯普瑞

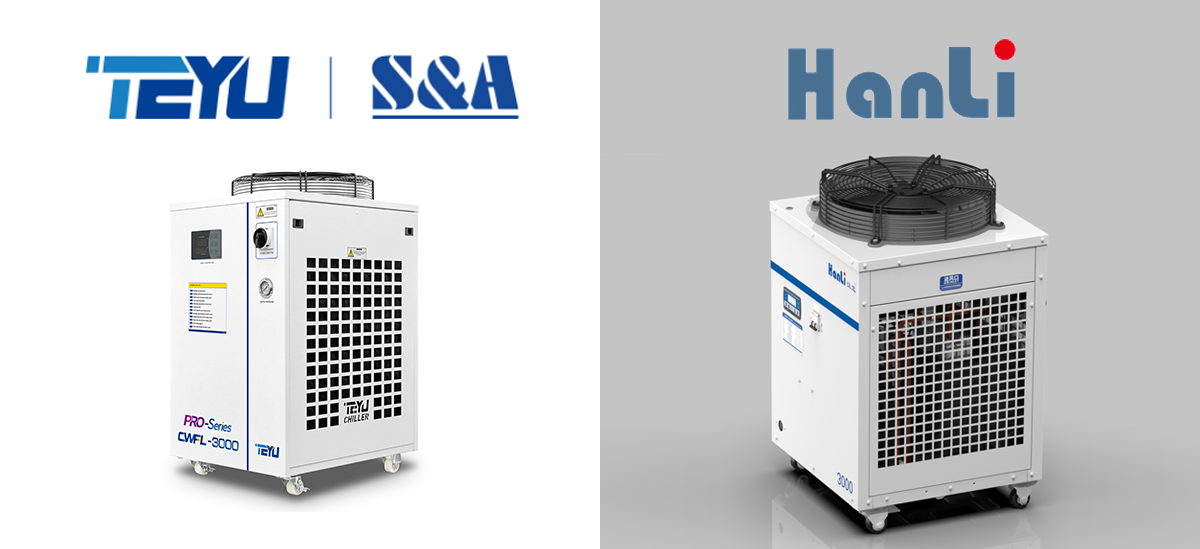

冷水机
品牌：特域/汉立
操作系统
品牌：上海柏楚

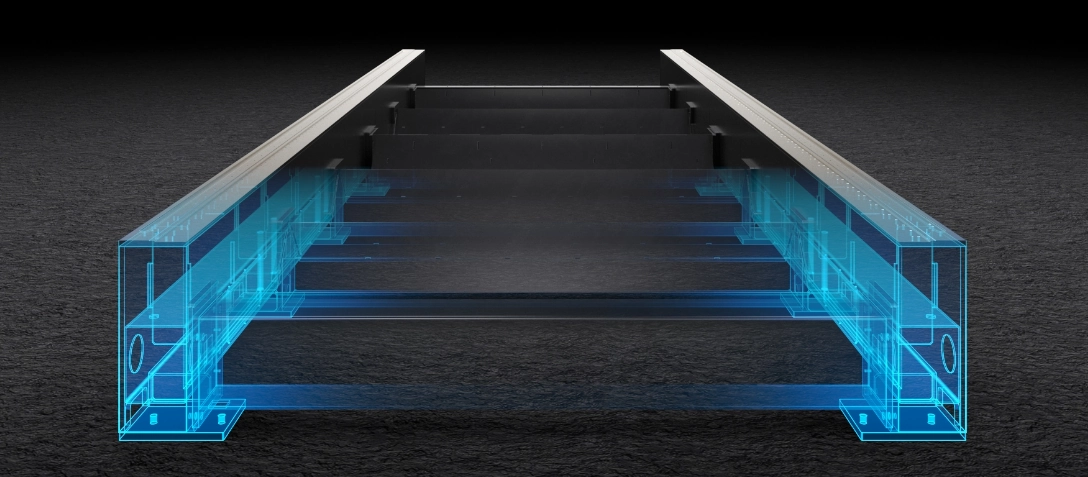

高刚性结构床身
● 承载力强
● 使用不变形
● 设备高速运行更平稳

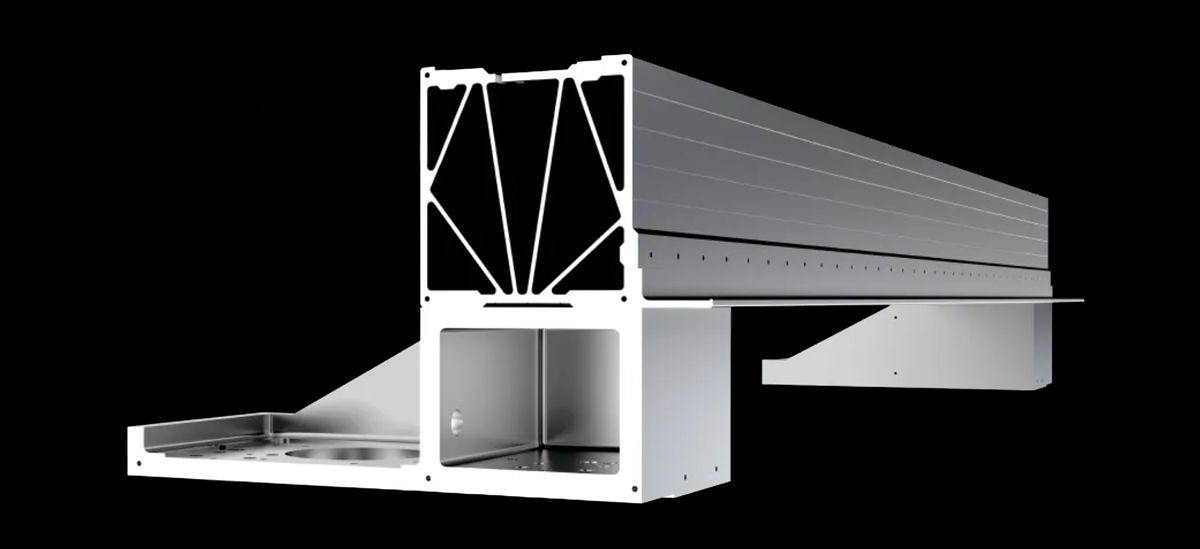

新一代

航空级铝合金横梁


●

重量轻

● 具有很高的稳定性

● 可以实现图形的高速切割

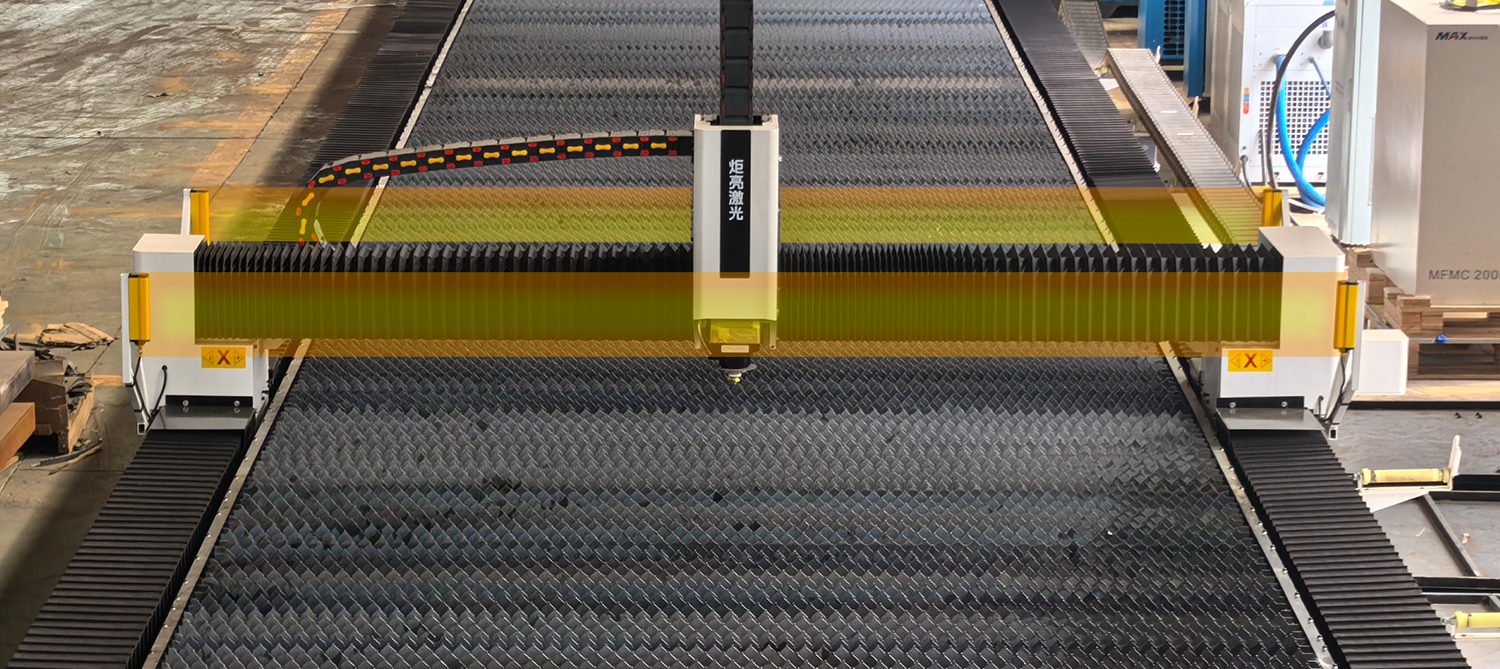

安全光幕保护

● 横梁前后安装安全光幕
● 全方位保护操机人员安全
● 有效阻断安全事故的发生

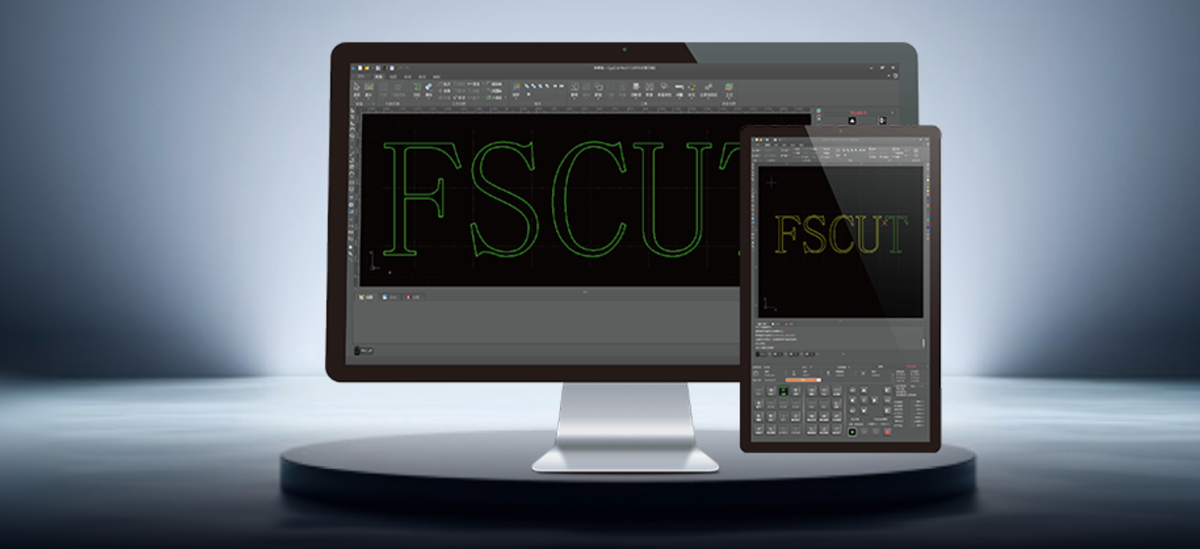

智能操作系统

  • 穿孔除渣
  • 震动抑制
  • 闪电穿孔
  • 无痕微连接
  • 包络线


穿孔除渣

穿孔后快速除渣，提升厚板穿孔质量


震动抑制

Z轴实时自动调整，减少切割抖动异常


闪电穿孔

快速变频穿孔，提升厚板穿孔效率


无痕微连接

批量下料轻而易举


包络线

精准确定零件范围

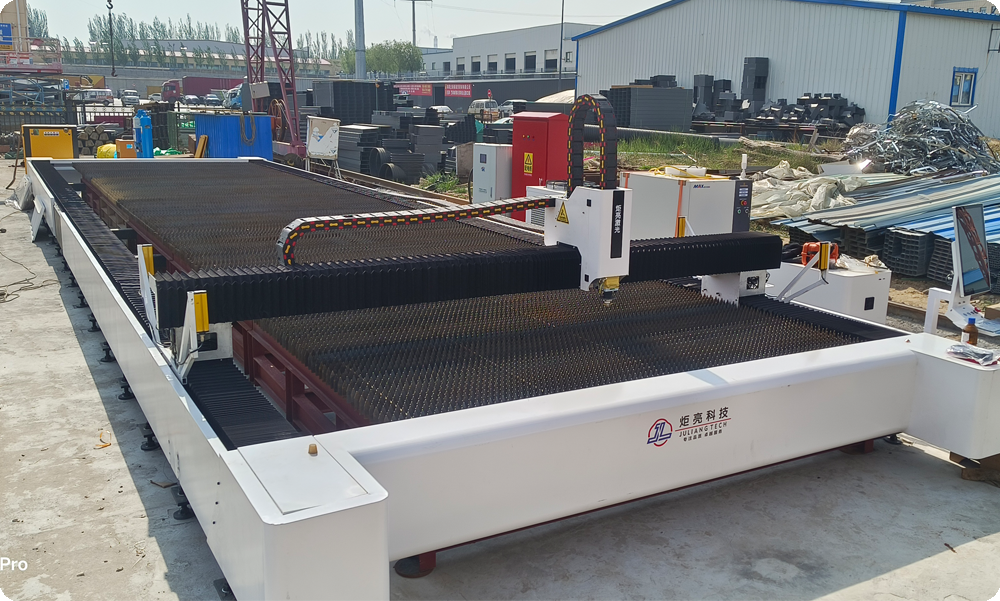

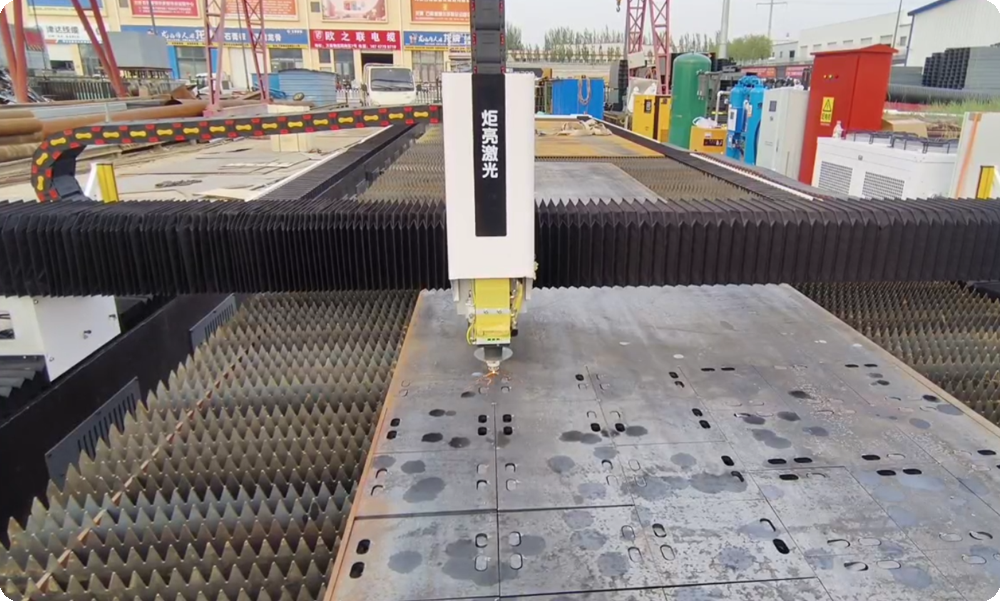

客户案例
优质产品与高效服务体验，赢得客户口碑和信赖
  • 主要配置
  • 技术参数
  • 相关资料
BG系列-地轨式激光切割机主要配置
序号主要部件规格型号品牌
01激光发生器1500W/2000W/3000W创鑫/锐科
02控制系统L5210H方菱
03套料软件FLCAME方菱
04激光切割头LCN03A/LCS03C欧斯普瑞
05冷水机标配特域/汉立
06电机/驱动Z轴：伺服/X、Y轴：步进雷赛/斯达特
07横梁/导轨定制炬亮
08比例阀标配SMC
09电器元件标配正泰/德力西
10稳压器（选配）30KW茂坤
11螺杆空压机（选配）15KW   16Kg盈雷
BG系列-地轨式激光切割机技术参数
序号 技术项目 参数 备注
01导轨长度3500mm
02导轨中心距2000mm
03有效切割范围1500mmX3000mm
04Z轴行程90mm
05最大速度7000mm/分钟
06重复定位精度±0.1mm
07位置精度±0.3mm
08激光发生器功率1500W/2000W/3000W
09包装尺寸(长X宽X高)mm3600X600X700
10整机重量350Kg
11


BG系列-地轨式激光切割机相关资料
Vídeo Inst. Máq. Corte Laser Leve.mp4
200.4MB
Vídeo Ajuste Corte Laser Leve.mp4
275.8MB
Manual Uso Corte Laser Leve.pdf
4.9MB
Diagrama Elétrico Corte Laser Leve.pdf
509.3KB
Projeto Técnico Corte Laser Leve.pdff
7.5MB
Manual Uso Sistema Laser L5210H.pdff
9.2MB
Manual Uso Software Nesting FLCAM.pdf
2.3MB
Tabela Parâmetros Corte Laser.pdf
118.7KB

看看哪款产品适合您？


BG系列-地轨式激光切割机有多种型号幅面可以选择

  • BG-12032
  • BG-14032
  • BG-24032

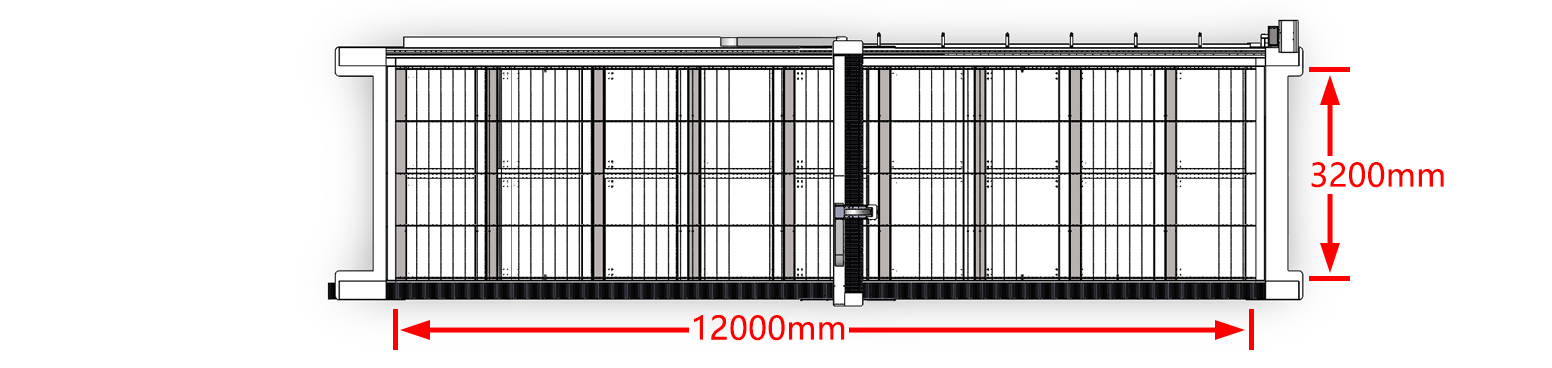

切割幅面（长X宽）： 12000mmX32000mm    激光器品牌： 创鑫/锐科

激光器功率：● 6000W   ● 12000W   ● 20000W   ● 30000W   ● 40000W

切割幅面（长X宽）： 14000mmX32000mm    激光器品牌： 创鑫/锐科

激光器功率：● 6000W   ● 12000W   ● 20000W   ● 30000W   ● 40000W

切割幅面（长X宽）： 24000mmX32000mm    激光器品牌： 创鑫/锐科

激光器功率：● 6000W   ● 12000W   ● 20000W   ● 30000W   ● 40000W
